Разделители сред: зачем нужны, когда обязательны и как подобрать

Контрольно-измерительные приборы — важнейшие элементы промышленной автоматики, обеспечивающие получение точных данных о физических параметрах потоков. Непосредственный контакт чувствительных датчиков с агрессивной или загрязненной рабочей средой во многих сценариях ведет к их быстрой деградации и разрушению. Для предотвращения аварийных ситуаций и сохранения метрологического класса измерителей применяется специализированная защитная арматура — разделители сред. Эти устройства выступают надежным физическим барьером, который изолирует внутренние узлы КИПиА, полностью сохраняя точность передачи силового импульса. Понимание физики процессов, протекающих в разделительных узлах, позволяет проектировщикам создавать отказоустойчивые измерительные системы для самых тяжелых условий эксплуатации.

Технологические факторы обязательного применения защитных устройств

Эксплуатация современных технологических линий сопряжена с постоянным воздействием факторов, агрессивных для измерительного оборудования. Игнорирование параметров рабочей среды при проектировании точек отбора давления неизбежно приводит к критическим погрешностям измерений, физическому разрушению сенсоров и последующим остановкам производства. Существует несколько ключевых деструктивных факторов, наличие которых делает интеграцию защитных барьеров строго обязательной для обеспечения безопасности.

Химическое разрушение под воздействием коррозионно-активных реагентов

Контакт агрессивных химических соединений с незащищенными внутренними деталями приборов вызывает стремительную химическую или электрохимическую коррозию. Большинство стандартных промышленных манометров оснащается чувствительными элементами из медных сплавов или стандартных марок нержавеющей стали, которые быстро разрушаются под воздействием кислот, щелочей, влажного хлора или солевых растворов. Процесс коррозии протекает скрыто внутри измерительной коробки, истончая стенки трубчатой пружины Бурдона или мембраны сенсора до тех пор, пока не произойдет физический прорыв рабочей среды наружу.

Это создает серьезную опасность для обслуживающего персонала и влечет за собой загрязнение окружающей среды токсичными выбросами. Ярким примером служит химический синтез соляной кислоты, где малейший контакт влажных паров хлористого водорода с незащищенной измерительной ячейкой выводит датчик из строя в течение нескольких часов, что требует установки барьера из сверхстойких металлов.

Температурные перегрузки измерительных систем в экстремальных процессах

Каждый электронный или механический прибор измерения давления имеет жестко ограниченный температурный диапазон эксплуатации, превышение которого ведет к необратимой потере точности или полному выходу из строя. При работе с перегретым паром, расплавами или криогенными газами температура в точке отбора может варьироваться от -200 °C до +400 °C, в то время как полупроводниковые сенсоры большинства датчиков давления стабильно функционируют лишь при температурах до +80...100 °C.

Перегрев кремниевого кристалла вызывает дрейф нулевого сигнала, разрушение паяных соединений и выгорание микросхем из-за теплового расширения конструкционных материалов. В условиях низких температур возникает обратная проблема — замерзание технологической жидкости в импульсной линии, что полностью блокирует передачу давления и может физически раздавить измерительный элемент расширяющимся льдом. Своевременное разделение сред позволяет вынести чувствительную электронику из зоны критического теплового воздействия, сохранив ее работоспособность.

Закупорка каналов при работе с вязкими и полимеризующимися веществами

Высоковязкие, липкие, а также склонные к быстрой кристаллизации и полимеризации продукты представляют серьезную угрозу для работоспособности стандартных КИП из-за наличия узких проходов в конструкции приборов. Такие вещества, как тяжелый мазут, битум, каменноугольные смолы, концентрированные солевые растворы и латексы, при охлаждении или изменении давления переходят в твердое состояние либо резко увеличивают свою вязкость.

Попадая во внутренний капилляр манометра или в тупиковую импульсную линию, они застывают, образуя прочные пробки, которые полностью изолируют датчик от реального давления в трубопроводе. Прибор начинает транслировать ложные застывшие показания, что лишает операторов контроля над технологическим процессом. Например, на установках вакуумной дистилляции нефти гудрон при малейшем падении температуры кристаллизуется в отборном штуцере, блокируя работу автоматики безопасности и требуя создания беззастойного мембранного разделения.

Абразивный износ и механическая деструкция датчиков давления

Технологические потоки, содержащие высокую концентрацию твердых взвешенных частиц, вызывают интенсивный механический износ элементов измерительного контура. Абразивные пульпы, буровые растворы, цементные шламы и целлюлозная масса действуют на контактирующие поверхности как высокоскоростной наждачный инструмент. При прямом попадании такой среды в измерительную камеру происходит непрерывная бомбардировка чувствительной мембраны датчика твердыми частицами, что приводит к ее микроэрозии, деформации и последующему сквозному протиранию.

Кроме того, твердые фракции склонны накапливаться в застойных зонах измерительных приборов, образуя плотный осадок, который цементирует подвижные детали сенсора. В буровом деле при нагнетании глинистого раствора под высоким давлением незащищенные мембраны датчиков срезаются или забиваются шламом за несколько циклов работы, что доказывает необходимость использования эластичных разделительных барьеров.

Санитарно-гигиенические требования к технологическим линиям

В пищевой, биотехнологической и фармацевтической промышленности ключевым критерием выбора оборудования является абсолютная чистота технологического процесса и невозможность микробиологического заражения продуктов. Любые стандартные резьбовые соединения и внутренние полости измерительных приборов имеют скрытые микрощели и тупиковые зоны, в которых неизбежно накапливаются остатки органических продуктов — молока, пивного сусла, фармацевтических суспензий.

Эти зоны невозможно промыть в процессе стандартной безразборной мойки CIP или стерилизации SIP, что приводит к гниению органики, бурному размножению патогенных микроорганизмов и порче всей партии выпускаемой продукции. В связи с этим государственные стандарты и международные регламенты FDA строго запрещают прямой контакт измерительных механизмов с продуктами питания или лекарственными средствами, обязывая устанавливать защитную арматуру с конструкцией, исключающей любые застойные зоны.

Конструктивные исполнения мембранных разделителей и изоляторов

Промышленная индустрия требует адаптации защитного оборудования под различные геометрические и физические условия технологических процессов. В зависимости от диаметра трубопроводов, конфигурации емкостей и физического состояния измеряемого вещества разработано несколько принципиально отличающихся типов конструкций защитных устройств. Каждый тип имеет свои конструктивные нюансы, определяющие область его рационального применения.

Штуцерные резьбовые разделительные устройства

Данные устройства представляют собой наиболее экономичный, компактный и массово применяемый класс защитных узлов КИПиА. Их конструкция состоит из двух металлических полукорпусов (верхней крышки и нижнего основания), между которыми зажата или вварена тонкая разделительная мембрана. Подключение к технологической линии осуществляется посредством стандартного резьбового штуцера, геометрические параметры которого строго регламентированы стандартами.

Ключевым недостатком такой схемы является наличие небольшой застойной зоны (полости) под мембраной в нижнем полукорпусе и узкого проходного канала штуцера диаметром от 4 до 8 миллиметров. Из-за этого штуцерные модели категорически не подходят для густых, кристаллизующихся или сильно загрязненных сред, способных мгновенно забить этот канал. Однако они идеальны для чистых газов, паров и маловязких агрессивных жидкостей, циркулирующих под давлением до 600 бар.

Для оперативного перекрытия измерительного контура и безопасного демонтажа приборов в таких системах применяется надежная запорная арматура. В каталоге «МЕРАТЭК ИЗМЕРИТЕЛЬНАЯ ТЕХНИКА» представлены высококачественные вентили, разработанные специально для эксплуатации в условиях повышенных нагрузок и гарантирующие полную герметичность перекрытия потока.

Фланцевые защитные узлы с открытой мембраной

Фланцевые устройства разработаны для интеграции в технологические системы среднего и высокого давления, где требования к герметичности и надежности соединений максимально жесткие. Фиксация на ответном фланце трубопровода или резервуара осуществляется с помощью болтового соединения через уплотнительную прокладку. Главная конструктивная особенность фланцевых моделей заключается в наличии открытой (фронтальной) мембраны, которая располагается непосредственно на плоскости фланца.

Такое исполнение полностью ликвидирует внутренние узкие каналы и застойные зоны перед мембраной, облегчая механическую очистку узла от налипших технологических продуктов в процессе обслуживания. Для повышения эффективности обслуживания между фланцем разделителя и ответным фланцем процесса часто монтируется специальное промывочное кольцо, оснащенное собственными портами для подачи очищающего растворителя без демонтажа всей сборки КИП.

Тубусные приборы для толстостенных резервуаров

Тубусные приборы представляют собой узкоспециализированную модификацию фланцевых устройств, созданную для монтажа на резервуары, цистерны и аппараты со сложной конструкцией стенок. В емкостях, оснащенных двойной теплоизоляционной рубашкой, обогревом или просто имеющих значительную толщину металлических стенок, стандартный плоский фланец не позволяет расположить чувствительную мембрану в зоне активного перемешивания среды.

Такой прибор оснащается выносным жестким цилиндрическим элементом (тубусом) фиксированной длины от 50 до 200 миллиметров, на торце которого герметично приварена разделительная мембрана. При монтаже тубус проходит сквозь всю толщину стенки емкости, выводя мембрану заподлицо с внутренней поверхностью резервуара. Это полностью предотвращает скопление малоподвижного шлама, донных отложений или полимеризующегося осадка в монтажном патрубке, гарантируя стабильность и высокую точность измерения уровня или давления жидких продуктов.

Встраиваемые кольцевые разделители непрерывного потока

Встраиваемые (трубчатые или кольцевые) защитные узлы представляют собой передовое конструктивное решение, полностью исключающее влияние измерительного узла на гидравлику технологического потока. Данное устройство выполнено в виде полого цилиндрического отрезка трубы, внутренний диаметр которого в точности соответствует номинальному диаметру основного трубопровода. Роль разделительного элемента выполняет тонкостенная кольцевая мембрана, интегрированная непосредственно во внутреннюю стенку этого цилиндра.

Прибор монтируется в разрез трубопровода между двумя стандартными фланцами, становясь органичным продолжением магистрали. Проходящая среда свободно движется сквозь него, не встречая на своем пути никаких препятствий, выступов или поворотов, благодаря чему твердые частицы и вязкие фракции непрерывно уносятся основным потоком. Это делает встраиваемые модели незаменимыми при работе с абразивными пульпами в горнодобывающей промышленности и целлюлозно-бумажных массах.

Изолирующие кольца для тяжелых абразивных суспензий

Изолирующие кольца являются особым классом защитных устройств, принципиально отличающимся от традиционных мембранных аналогов повышенной механической живучестью в условиях экстремальной абразивной нагрузки. Вместо хрупкой металлической мембраны в конструкции используется толстостенный эластомерный вкладыш (баллон или рукав), полностью покрывающий внутреннюю полость устройства. Передача давления к КИП осуществляется за счет упругого сжатия этого эластомерного рукава проходящим потоком шлама или суспензии.

Основные технические параметры изолирующих колец представлены ниже:

• Диапазон номинальных диаметров — от 1/2 до 36 дюймов и более.
• Материал эластичного вкладыша — натуральный каучук, неопрен, фторопласт PTFE или Буна.
• Конструктивное исполнение корпуса — межфланцевый диск (вафля) или фланцевый корпус с лапами.
• Предельное рабочее давление — ограничено прочностью эластомера, обычно до 40 бар.
• Температурный диапазон применения — ограничен термической стойкостью полимера, до +120 °C.

Эластомерный вкладыш эффективно амортизирует удары крупных твердых фракций (песка, мелкого щебня, шлама) и обладает выдающейся стойкостью к гидроабразивному износу, превосходя по этому показателю любые легированные стали. Однако такие кольца значительно превосходят мембранные разделители по стоимости, габаритам и сложности технического обслуживания, требуя полной остановки процесса и промывки трубопровода для демонтажа.

Инженерные правила подбора материалов и физических параметров

Процесс подбора защитной арматуры — это сложная междисциплинарная инженерная задача, лежащая на стыке материаловедения, гидродинамики и метрологии. Ошибочный выбор хотя бы одного физического параметра или материала приводит к полной потере работоспособности измерительного комплекта КИПиА. Для корректного проектирования системы необходимо руководствоваться строгими расчетными правилами и физическими константами используемых материалов.

Металлургия защитных элементов и химическая совместимость со средами

Выбор конструкционных материалов для изготовления мембраны и корпуса напрямую определяет срок службы всего измерительного комплекта. Мембрана имеет минимальную толщину (обычно от 0,05 до 0,1 миллиметра), поэтому даже незначительная скорость коррозии приводит к ее сквозному разрушению в кратчайшие сроки. При подборе металлов необходимо учитывать не только тип химического агента, но и его концентрацию, парциальное давление и рабочую температуру процесса.

Выбор легированных сплавов для агрессивных жидких сред

Для большинства умеренно агрессивных промышленных сред стандартом де-факто является использование низкоуглеродистой молибденсодержащей нержавеющей стали марки AISI 316L, обладающей отличной упругостью и стойкостью к питтинговой коррозии. Однако при работе с концентрированными горячими кислотами, влажным сероводородом или щелочами сталь быстро разрушается, что требует применения специальных никель-молибденовых сплавов группы хастеллой (Hastelloy C276) или монель (Monel 400). Эти сплавы формируют на поверхности прочную пассивную оксидную пленку, препятствующую протеканию электрохимических реакций даже в условиях высокотемпературного воздействия химически активных реагентов.

Профессиональный инженерный отдел компании «МЕРАТЭК ИЗМЕРИТЕЛЬНАЯ ТЕХНИКА» обеспечивает расчет погрешностей измерительного комплекта и предлагает оптимальные конфигурации приборов под любые агрессивные среды.

Использование сверхстойких металлов и специфика работы со скрытой диффузией

В тяжелых условиях эксплуатации, например при работе с влажным или сухим газообразным хлором, применение стандартных легированных сталей или сталей с фторопластовым напылением категорически запрещено. Молекулы газообразного хлора обладают высокой диффузионной способностью и легко проникают сквозь микропористую структуру тефлонового покрытия, вступая в реакцию с металлом подложки мембраны, что вызывает ее скрытое отслоение, вздутие и разрыв. Единственным технически обоснованным решением для таких условий является применение мембран из сверхчистого тантала или титана. Эти тугоплавкие металлы обладают абсолютной химической инертностью к галогенам и обеспечивают герметичность измерительной системы на протяжении многих лет эксплуатации.

Метрологический расчет погрешностей и геометрический подбор диаметра мембраны

Внедрение разделительного элемента в измерительную схему неизбежно вносит дополнительную погрешность в итоговые показания прибора. Физический механизм возникновения этой погрешности обусловлен упругим сопротивлением (жесткостью) мембраны деформации: часть давления процесса расходуется на преодоление механического сопротивления самого металла. Величина возникающего перепада давления (dP) напрямую зависит от диаметра мембраны: чем больше площадь мембраны, тем выше ее гибкость и тем меньше усилий требуется для ее прогиба.

Относительная погрешность измерительного комплекта выражается формулой:

A = 100% * (dP / Pmax)

Где dP — абсолютная погрешность упругого элемента, а Pmax — верхний предел измерения прибора. Из этой зависимости следует важнейшее инженерное правило: при использовании приборов с низким диапазоном измерения (например, напорометров или низконапорных датчиков давления) влияние жесткости мембраны становится критическим, что требует обязательного применения разделителей увеличенного диаметра (не менее 80–100 миллиметров) для минимизации относительной погрешности измерений.

Для комплектации ответственных узлов учета подбираются исключительно сертифицированные приборы с гарантированной точностью. В каталоге доступны современные манометры, поставляемые напрямую с ведущих заводов-производителей с первичной поверкой, занесенной в государственный реестр ФГИС «Аршин».

Физико-химические свойства заполняющих жидкостей и риски несовместимости

Заполняющая жидкость выполняет роль гидравлической среды, передающей давление от прогибающейся мембраны к измерительному элементу прибора. Она должна обладать минимальным коэффициентом теплового расширения, низкой вязкостью и высокой температурной стабильностью. Основная опасность при эксплуатации комплекта заключается в несоответствии рабочего температурного диапазона жидкости условиям технологического процесса.

Если температура среды превышает предел термической стабильности жидкости, она закипает с образованием пузырей пара, что делает гидравлическую систему сжимаемой и полностью блокирует передачу давления, а при низких температурах вязкость жидкости лавинообразно возрастает, увеличивая время отклика датчика до десятков минут. Для предотвращения этих эффектов применяются специализированные кремнийорганические (силиконовые) масла трех основных температурных классов:

Помимо температурных факторов, критически важна химическая совместимость заполняющей жидкости со средой процесса на случай аварийного разрыва мембраны. При работе с сильными окислителями (например, чистым кислородом или перекисью водорода) категорически запрещено использовать углеводородные масла или спирты, так как их контакт мгновенно приводит к взрыву или возгоранию из-за бурного протекания окислительной реакции. Аналогично, при измерении давления хлора запрещено использование стандартного глицерина и силиконовых масел, поскольку смесь этих компонентов с галогеном является взрывоопасной во всем диапазоне температур, что требует применения фторированных жидкостей.

Инженерные методы температурной защиты измерительных механизмов

В тех случаях, когда температура технологического процесса значительно превышает допустимые температурные лимиты заполняющей жидкости и полупроводникового сенсора датчика, применяются пассивные методы теплоизоляции КИПиА. Самым эффективным и конструктивно простым решением является установка капиллярной линии между разделителем сред и измерительным прибором. Капилляр представляет собой тонкую гибкую металлическую трубку с внутренним диаметром около 1 миллиметра, заправленную рабочей жидкостью.

Длина капилляра подбирается из расчета, что каждый метр линии обеспечивает естественное рассеивание тепла и снижает температуру передающей жидкости на 100 °C. Другим компактным решением является монтаж игольчатого или оребренного охладителя непосредственно на верхний штуцер разделителя. Оребренная поверхность охладителя активно отдает тепло в окружающую среду за счет конвекции, снижая тепловую нагрузку на сенсор датчика более чем в два раза, что позволяет эксплуатировать стандартные приборы на потоках горячего пара с температурой до +350 °C.

Требования к монтажу и безопасной эксплуатации оборудования

Надежность функционирования измерительного комплекта КИПиА напрямую зависит от качества выполнения монтажных работ и строгого соблюдения правил технического обслуживания. Специфика разделителей сред, работающих в условиях высоких давлений и температур, требует от персонала высокой квалификации и безукоризненного следования технологическим регламентам на каждом этапе установки приборов.

Подготовка технологической линии и правила приварки бобышек

Перед началом любых монтажных работ на действующем трубопроводе или резервуаре необходимо провести полную остановку технологического процесса. Линия, на которой планируется врезка измерительного узла, должна быть полностью дренирована, очищена от остатков технологических продуктов и приведена в состояние нулевого избыточного давления. Монтаж разделителя непосредственно на сварной шов трубопровода строго запрещен, так как это нарушает прочностные характеристики трубы. Для создания надежной точки отбора давления применяется специальная приварная бобышка, изготавливаемая из конструкционной стали марки 20 или хладостойкого сплава 09Г2С.

Бобышка приваривается к телу трубопровода под углом ровно 90 градусов с обеспечением полного провара сварного шва. После завершения сварочных работ и полного остывания металла резьбовая полость бобышки тщательно очищается от шлака и окалины. При вкручивании разделителя в бобышку для предотвращения самопроизвольного ослабления резьбового соединения от технологической вибрации обязательно используется стопорная шайба, края которой загибаются на лыски корпуса устройства и бобышки.

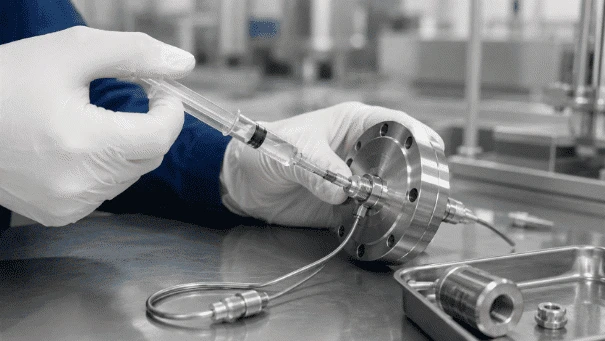

Процедура вакуумного заполнения измерительного контура жидкостью

Тщательность заполнения полости между мембраной разделителя и измерительным элементом КИП нейтральной жидкостью является ключевым фактором сохранения метрологической точности всей системы. Присутствие даже мельчайших пузырьков воздуха в замкнутом гидравлическом контуре приводит к катастрофическому росту погрешности измерений. Воздух, в отличие от заполняющей жидкости, обладает высокой сжимаемостью. При росте давления в процессе мембрана будет деформироваться не на передачу импульса прибору, а на сжатие воздушного пузыря, что приведет к занижению реальных показаний давления на манометре.

Для исключения этого эффекта заполнение комплекта жидкостью выполняется исключительно на специализированных вакуумных установках. Подготовленный прибор вакуумируется до остаточного давления не более 0,1 килопаскаля, после чего в разряженную полость дозированно подается предварительно дегазированная заполняющая жидкость. В процессе заправки допускается легкое простукивание корпуса деревянным или резиновым молотком для стимуляции выхода остаточных микропузырьков газа из скрытых каналов КИП.

Схемы интеграции с запорной арматурой высокого давления

Для обеспечения возможности безопасного обслуживания, калибровки и оперативной замены измерительных приборов без остановки всего технологического процесса разделители сред монтируются совместно со специализированной запорной арматурой КИП. В качестве запорных элементов применяются манометрические игольчатые клапаны высокого давления (серии ВПЭМ, 15нж54бкМ или 15лс67бк), способные выдерживать рабочее давление до 35–40 мегапаскалей. Применение клапанов в разгрузочном исполнении позволяет стравливать остаточное давление из измерительной камеры перед демонтажем прибора.

Для облегчения слесарных работ по монтажу разделителей широкое распространение получили сборные конструкции со стяжными муфтами. Такая муфта стягивает штуцер клапана и корпус разделителя сред, позволяя ориентировать манометр в пространстве в любом удобном для оператора направлении и жестко фиксировать его без вращения самого прибора вокруг своей оси, что исключает риск перекручивания и повреждения капиллярной линии.

Технический регламент обслуживания и безопасная замена мембран

Безопасная эксплуатация измерительных комплектов, оснащенных мембранными разделителями, требует проведения регулярных профилактических мероприятий. Визуальный контроль герметичности резьбовых и фланцевых соединений, а также проверку целостности корпуса необходимо осуществлять не реже одного раза в шесть месяцев. При обнаружении малейших признаков утечки заполняющей жидкости или рабочей среды комплект должен быть немедленно выведен из эксплуатации.

Для минимизации аварийных ситуаций в процессе эксплуатации обслуживающему персоналу необходимо строго соблюдать правила техники безопасности:

• Категорически запрещено производить демонтаж манометра или разделителя сред, находящихся под давлением рабочей среды.
• Запрещается превышать максимальный крутящий момент при затяжке резьбовых соединений, который составляет не более 25 Н·м.
• Не допускается использование обычной воды в качестве заполняющей жидкости при эксплуатации оборудования при отрицательных температурах.
• Запрещается эксплуатация измерительных комплектов на технологических линиях с уровнем вибрации, превышающим допустимые нормы.

Замена разделительной мембраны относится к категории регламентных ремонтных работ и выполняется при обнаружении ее механического износа или химической деструкции. Перед началом разборки узла необходимо перекрыть отсечной игольчатый клапан, полностью сбросить остаточное избыточное давление из измерительной камеры через разгрузочный винт и только после этого приступать к откручиванию крепежных элементов корпуса разделителя. Новая мембрана устанавливается строго без перекосов, уплотнительные прокладки заменяются на новые, после чего контур повторно вакуумируется и заполняется свежей рабочей жидкостью.

Для комплектации технологических линий промышленными разделителями сред различных модификаций вы можете обратиться к проверенным инженерным решениям. В ассортименте «МЕРАТЭК ИЗМЕРИТЕЛЬНАЯ ТЕХНИКА» представлены сертифицированные разделители сред, полностью отвечающие строгим стандартам точности и эксплуатационной надежности в любых климатических и рабочих условиях.
